Centrifugal kemisk pumpe

Centrifugal kemisk pumpe

Produktbeskrivelse IH-enkelt-enkelt-sugkemikaliepumpen er en cantilever-centrifugalpumpe produceret af Tianyi Pump Valve. Den overholder den internationale ISO2858-standard og bruges hovedsageligt til transport af ætsende væsker eller lignende vand-lignende medier uden faste partikler i...
Send forespørgsel
Beskrivelse

Produktbeskrivelse

30-3

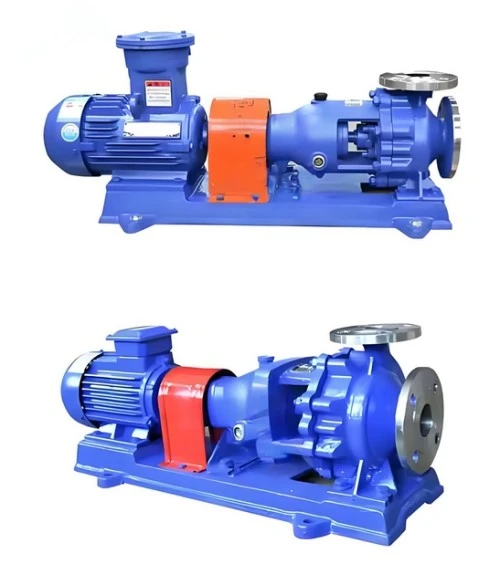

IH-enkelt-enkelt-kemikaliepumpen til sugning er en udkragende centrifugalpumpe produceret af Tianyi Pump Valve. Det overholder den internationale ISO2858-standard og bruges hovedsageligt til transport af ætsende væsker eller lignende vand-lignende medier uden faste partikler i industrier som kemi, petroleum og metallurgi. Den er placeret som et effektivt og energibesparende-produkt til at erstatte den traditionelle F-type korrosions-resistente centrifugalpumpe [1].
Denne pumpe har en aksial suge- og radialudledningsstruktur med en strømningshastighed fra 6,3 til 400 m³/h og en løftehøjde på 5 til 125 m. Den er udstyret med en dobbelt-hastighedskonfiguration på 1450/2900 r/min. Temperaturområdet for det transporterede medium er -20 grader til 105 grader, og det kan udvides til 280 grader under særlige køleforhold. Pumpehuset har et base-fods-støttedesign, der understøtter både pakningstætning og mekaniske tætningstyper. Brugere kan vælge tætningsskemaet i henhold til arbejdsforholdene i overensstemmelse med ISO3069-standarden. Den ydre diameter af pumpehjulet kan justeres til skæreydelse, velegnet til indløbsdiametre på 50-200 mm og udløbsdiametre på 32-150 mm, med et effektområde på 0,55-90 kW.



Dens mærkning, nominelle ydeevne og dimensioner svarer til den internationale standard ISO2858. Den har et bredt ydelsesområde, høj effektivitet, højt "tre-iseringsniveau og bekvem vedligeholdelse. Dens effektivitet er i gennemsnit 5 % højere end den for F--pumpen. Det er et nationalt promoveret energibesparende-produkt.
Mediet, der transporteres af kemikaliepumpen af ​​IH-typen, har et temperaturområde på -20 grader til 105 grader. Når det er nødvendigt, kan køleforanstaltninger vedtages for at transportere medier med højere temperaturer. Det er velegnet til industrier som kemiteknik, petroleum, metallurgi, energi, papirfremstilling, fødevarer, lægemidler, miljøbeskyttelse, spildevandsbehandling og syntetiske fibre til transport af forskellige ætsende eller ikke-forurenende medier, der ligner vand.

30-17



Produktmodel



Pumpe type Kapacitet (m3/h) Hoved(m) Motoreffekt (kw) Hastighed (r/min)
IH50-32-125 7.5 23 2.2 2900
IH50-32-160 7.5 34.5 3 2900
IH50-32-200 7.5 51.8 5.5 2900
IH50-32-250 7.5 82 11 2900
IH65-50-125 15 21.3 3 2900
IH65-50-160 15 34.2 5.5 2900
IH65-40-200 15 53.2 11 2900
IH65-40-250 15 81.2 15 2900
IH65-40-315 15 126.8 30 2900
IH80-65-125 30 23.2 5.5 2900
IH80-65-160 30 36 11 2900
IH80-50-200 30 55.2 15 2900
IH80-50-250 30 84 30 2900
IH80-50-315 30 128 48 2900
IH100-80-125 60 23.7 11 2900
IH100-80-160 60 37 15 2900
IH100-65-200 60 56 22 2900
IH100-65-250 60 88 37 2900
IH100-65-315 60 132 75 2900
IH125-100-200 120 61 45 2900
IH125-100-250 120 90 75 2900
IH125-100-315 120 132.5 110 2900
IH125-100-400 60 52 30 1450
IH150-125-250 120 24.8 30 1450



Produktparametre



30-9

IH enkelt-enkelt-enkeltsugepumpe består hovedsageligt af følgende kernekomponenter:
Pumpehuset og pumpedækslet.
Pumpehuset har en base-understøttende fodstruktur. Indløbet er vandret, og udløbet er lodret opad, og det kan fastgøres direkte på bunden. Pumpedækslet er fastgjort på midterstøtten med en kilegang, og det er tæt forbundet med pumpehuset gennem forbindelsesdele. Løbehjul
Som kernekraftkomponent opnår pumpehjulet energitransmission gennem rotation, og dets design påvirker direkte pumpens flowhastighed og løftehøjde. 34
Forseglingssystem
Inklusive tætningsringe og akseltætningsanordninger, er tætningsringene placeret mellem pumpelegemet og pumpehjulet for at forhindre medium lækage; akseltætningen kan vælges som pakningstætning eller mekanisk tætning, og valget afhænger af det transporterede mediums egenskaber.
Ophængskomponenter
Fastgjort af interferenspasningen på den mellemliggende understøtning, understøtter den pumpelegemet og gør det muligt at inspicere rotorkomponenterne uafhængigt uden at adskille indløbs- og udløbsrørledningerne eller pumpelegemet.
Skaft og mellemstøtte
Akslen forbinder pumpehjulet og motoren, og mellemstøtten spiller rollen som forbindelse mellem pumpelegemet og ophænget.
Materialevalg
I henhold til egenskaberne af det transporterede medium (såsom temperatur, korrosivitet) kan pumpehuset, pumpehjulet og andre komponenter være fremstillet af korrosionsbestandige-materialer såsom fluorplast og rustfrit stål.



Ansøgningsscenarie



Petroleum og kemisk industri, kraft og metallurgi, kemisk gødning og pesticider, syntetiske fibre, papir og farvning, fødevarer og medicin, rumfart og marine.

Det anvendes hovedsageligt i industrier som olie, kemiteknik, metallurgi, kraft, papirfremstilling, fødevarer, lægemidler og miljøbeskyttelse, og er også meget udbredt i byvandsforsynings- og dræningssystemer, landbrugsvandingsprojekter og transport af væsker med fysiske eller kemiske egenskaber, der ligner vand.

30-4
