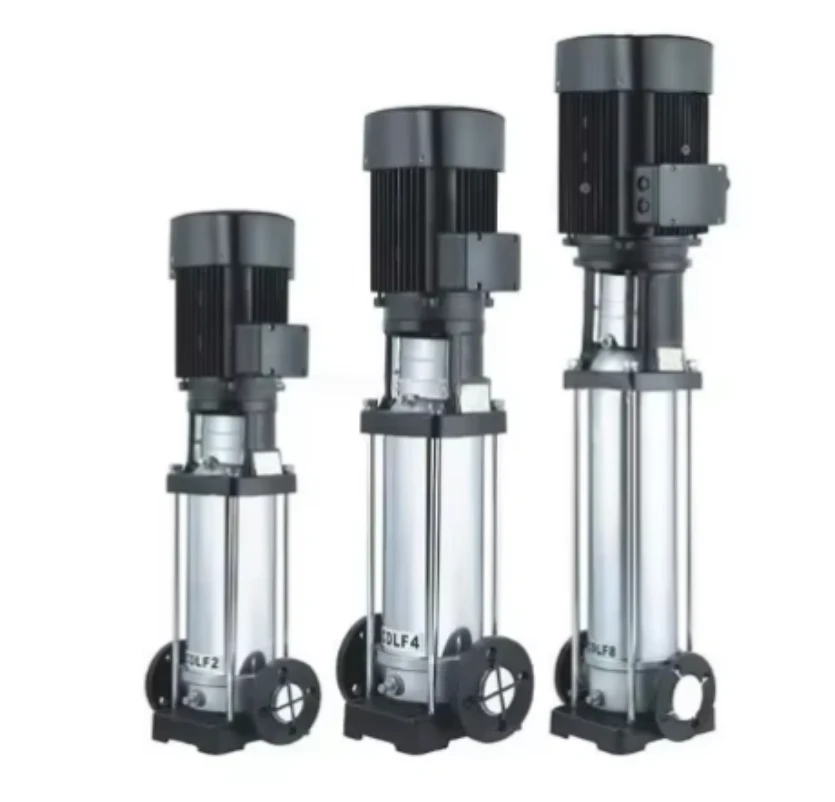

Produktbeskrivelse
CDL/CDLF er et multifunktionelt produkt, der kan formidle forskellige medier lige fra postevand til industrielle væsker. Den er velegnet til forskellige temperatur-, flow- og trykområder. CDL er anvendelig til ikke-ætsende væsker, mens CDLF er velegnet til let ætsende væsker.
1. Vandforsyning: Vandbehandling og -transport i vandværker, vandfordeling i forskellige zoner af vandværker, booster af hovedrør og booster til højhuse.
2. Industriel tryksætning: Procesvandsystem, rensesystem, høj-skyllesystem, brandsikringssystem.
3. Industriel væsketransport: Køle- og klimaanlæg, kedelfødevands- og kondensationssystemer, tilbehør til værktøjsmaskiner, syrer og baser.
4. Vandbehandling: Ultrafiltreringssystem, omvendt osmosesystem, destillationssystem, separator, swimmingpool.
5. Vanding: Markvanding, sprinklervanding, drypvanding.
Denne pumpe drives af en standard elektrisk motor, hvor motorens udgangsaksel er sømløst forbundet til pumpeakslen via en pålidelig kobling. Den robuste tryk-bestandige cylinder og væskestrømskomponenter er sikkert placeret mellem pumpehovedet og indløbs- og udløbssektionerne, alle holdt sammen med stagbolte. Indløbet og udløbet er bekvemt placeret ved pumpens bund i samme plan. Denne alsidige pumpe kan udstyres med en intelligent beskytter, der giver beskyttelse mod tør-løb, ude-af-fase og overbelastningsscenarier.
Produktfordele
På grund af brugen af mekaniske tætninger med materialer af hård legering og fluorgummi til akseltætningen, kan pålideligheden af pumpens drift og temperaturen af det transporterede medium forbedres.
2. Gennemstrømningspassagen i CDLF-serien af letvægts lodrette fler- flertrinspumper i rustfrit stål er lavet ved at præge og svejse rustfri stålplader, hvilket gør pumpen egnet til milde korrosive medier.
3. Den overordnede struktur er kompakt, med en lille størrelse, let vægt, lav støj, bemærkelsesværdig energibesparende-effekt og praktisk til vedligeholdelse.
4. Flertrinspumpens indløb og udløb er placeret på samme vandrette niveau som pumpebasen og kan bruges direkte i rørledninger.
5. Standardmotorer er overtaget. Brugere kan nemt tilpasse motorerne efter deres behov.
6. Intelligente beskyttere kan udstyres i henhold til brugerkrav for effektivt at beskytte pumpen mod situationer som tørløb, manglende fase og overbelastning.
CDL/CDLF-pumperne er et vidunder af multifunktionalitet.
De transporterer effektivt en række væsker-fra postevand til industrielle væsker-, der kan rumme forskellige temperaturer, flowhastigheder og tryk. CDL-modeller er ideelle til ikke-ætsende væsker, mens CDLF-modeller håndterer let ætsende væsker med lethed.
1.Vandforsyning: Perfekt til vandfiltrering og transport i vandværker og til at øge trykket i hovedrørledningen samt forbedre vandgennemstrømningen i-højhuse.
2. Industriel boostning: Ideel til procesvandssystemer, rensesystemer, højtryksvaskeapplikationer og brandslukningssystemer.
3. Industriel væsketransport: Understøtter køle- og-klimaanlæg, kedelvandsforsyning og kondenseringssystemer, maskinrelaterede-opgaver og endda håndtering af syrer og baser.
4. Vandbehandling: Vigtigt for ultrafiltreringssystemer, omvendt osmosesystemer, destillationssystemer, separatorer og svømmebassiner.
5. Kunstvanding: Perfekt til en række forskellige kunstvandingsbehov, herunder vanding af landbrugsjord, sprøjtevanding og præcis drypvanding.
Nøglepunkter for start, drift og vedligeholdelse af centrifugalpumper i rustfrit stål
Bemærk: Før du starter, skal du omhyggeligt læse advarselsskiltene på pumpens tryk-resistente cylinder.
Pumpen skal fyldes med vand (eller væsken, der skal transporteres), før den kan startes.
● Fyld pumpen med vand i tilbageløbssystemet;
Luk pumpens udløbsventil, fjern skruelåget på pumpehovedet, åbn langsomt vandindløbsventilen, indtil en jævn strøm af vand strømmer ud af udstødningsskruelåget. Spænd derefter udstødningsskruelåget og åbn kontraventilen helt på sugerøret.
● Når væskeniveauet i et åbent system er lavere end pumpen, fyldes pumpen med vand:
Bemærk: Der skal monteres en kontraventil på sugerøret.
Luk pumpens udløbsventil, fjern skruelåget på pumpehovedet, og sprøjt væsken ind i pumpen gennem skruelåghullet, indtil pumpen og sugerørledningen er helt fyldt med vand. Sæt derefter skruelåget igen-.
Note:
- Start ikke pumpen, før den er helt fyldt med væske, og al luft er blevet fuldstændig udstødt!
-- Vær opmærksom på retningen af udluftningsskruelågets udløbshul. Vær omhyggelig med at sikre, at det spildte vand ikke skader mennesker eller forårsager skade på pumpen og andre komponenter.
-- I tilfælde, hvor der bruges varmt vand, skal du være særlig opmærksom på at undgå risikoen for forbrændinger!
2. Kontroller rotationsretningen
Sluk for strømforsyningen, observer rotationsretningen (tjek blæseren), den korrekte rotationsretning skal være som angivet af pilen på pumpehovedet, det vil sige, at fra motorens drivende skal pumpen rotere mod uret.
3. Før du starter pumpen, er det nødvendigt at udføre en kontrol.
● Kontroller, om ankerboltene er spændt.
● Er pumpen helt fyldt med vand?
● Er omdrejningsretningen korrekt?
● Er netspændingen korrekt?
● Er alle rør tilsluttet korrekt, og fungerer vandforsyningssystemet korrekt?
● Kontroller, om ventilerne på indløbsrøret er helt åbne; udløbsventilen skal åbnes langsomt, efter at pumpen er startet.
● Hvis der er installeret en trykmåler, skal du kontrollere arbejdstrykket;
● Alle nødvendige kontroller til normal drift, hvis pumpen styres af en trykafbryder, skal du kontrollere, justere start og frakobling af trykket. Ved trykafbryderen skal du kontrollere, at motorens fuld-laststrøm ikke må overstige den maksimalt tilladte strøm.
4. Antal pumpestarter
Pumpen bør ikke startes for ofte. Det anbefales, at motoreffekten ikke er mere end 4KW, med ikke mere end 100 starter i timen; for motorer med en effekt større end 4KW bør antallet af starter ikke være mere end 20 i timen. Hvis du oplever, at starten er for hyppig, skal styreudstyret justeres for at reducere hyppigheden af start og stop. På dette tidspunkt er det nødvendigt at kontrollere installationssituationen.
5. Pumpen installeret i henhold til instruktionerne i denne vejledning vil fungere effektivt med kun minimal vedligeholdelse, der kræves:
Den mekaniske tætning er selv-justerende. Kontaktfladen mellem de bevægelige og stationære slibeklodser i tætningen smøres og afkøles af væsken, der transporteres af pumpen.
Glidelejerne inde i pumpen smøres af væsken, der pumpes.
6. Anti-tiltag mod frost
Pumper kan bruges i systemer, hvor vandet er beskyttet mod frost. Hvis pumpen er installeret i et område, der er udsat for frost, skal der tilsættes en passende mængde frostvæske for at forhindre, at væsken, der pumpes, fryser og beskadiger pumpen. Uden frostvæske bør pumpen lukkes ned, når der er risiko for frostdannelse. Når pumpen er ude af drift, skal vandet i pumpen og anlægget tømmes.
7. Pumpen skal efterses regelmæssigt som følger:
● Pumpens arbejds- og driftstryk;
● Mulig lækage;
● Mulig overophedning af motoren;
● Fjern og rengør/udskift alle filterskærme;
● Frakoblingstiden for motoroverbelastning;
● Hyppighed af opstart og nedlukning;
● Alle kontroloperationer;
Hvis der opdages en fejl, skal du kontrollere systemet i henhold til "Almindelige fejl og håndteringsmetoder".
8. Når pumpen skal være ude af drift i længere tid, bør den rengøres grundigt og opbevares korrekt.
9. Pumpen skal beskyttes mod rust og beskadigelse under opbevaring.
Almindelige fejl og håndteringsmetoder for centrifugalpumper i rustfrit stål
Bemærk: Før du fjerner motorens ledningsboksdæksel og adskiller pumpen, er det vigtigt at sikre, at strømforsyningen er blevet afbrudt.
Fejlfænomen 1 - Når starteren er lukket, starter motoren ikke.
Årsagsanalyse:
a) Strømsvigt
b) Sikringen er sprunget.
c) Motor overbelastning
d) Dårlig kontakt med starteren eller funktionsfejl i spolen
(e) Der er et problem med styrekredsløbet.
f) Motoren har defekt.
Ekskluderingsmetode:
a) Kontroller strømforsyningen
b) Udskift sikringen
c) Tjek systemet
d) Udskift starteren
(e) Kontroller styrekredsløbet
f) Reparation
Fejlfænomen to - Starterens overbelastningsenhed udløses (den udløses umiddelbart efter, at strømmen er tændt)
Årsagsanalyse:
a) Sikringen er sprunget.
b) Der er et problem med kontakten til overbelastningsenheden.
c) Kabelforbindelserne er løse, eller der er et problem med strømforsyningen.
d) Der er et problem med motorspolen.
(e) Den mekaniske del af pumpen er blevet korrekt spændt.
Ekskluderingsmetode:
a) Udskift sikringen
b) Tjek starteren
c) Kontroller kabelforbindelserne og strømforsyningen
d) Udskift motoren
e) Vedligeholdelse af pumper
Bemærk: Brugere af punkterne d) og e) må ikke skille dem ad eller reparere dem uden tilladelse.
Fejlfænomen tre - Overbelastningsenheden udløste ikke, men pumpen fungerede ikke.
Årsagsanalyse:
a) Starteren er ikke korrekt tilsluttet, eller der er et problem med spolen.
b) Der er et problem med styrekredsløbet.
Ekskluderingsmetode:
a) Udskift starteren
b) Kontroller styrekredsløbet
Fejlfænomen fire - Ujævnt vandudløb fra pumpen
Årsagsanalyse:
a) Indløbsrørledningen er for lille.
b) Ved pumpens indløb er der ikke nok vand.
c) Siden er for lav.
(d) Indløbstrykket er for lavt sammenlignet med vandtemperaturen, rørledningstab og flowhastighed.
(e) Indløbsrørsektionen er tilstoppet med urenheder.
Ekskluderingsmetode:
(a) Forøg indløbsrørledningen
b) Forbedre systemet og finde måder at øge vandmængden på
c) Prøv at hæve væskeniveauet
(d) Forbedre systemet og finde en måde at øge indløbstrykket på
(e) Eftersyn og rengøring
Fejlfænomen fem - Pumpen kører, men der udledes intet vand.
Årsagsanalyse:
a) Indløbsrøret er tilstoppet med urenheder.
b) Bundventilen eller kontraventilen er i lukket position.
c) Lækage af indløbsrøret
d) Luft til stede i indløbsrøret eller pumpen
Ekskluderingsmetode:
a) Eftersyn og rengøring
b) Vedligeholdelse af bundventil og kontraventil
c) Vedligeholdelse af indløbsvandsrørledningen
d) Fyld væsken op og fjern luften
Fejlfænomen seks - Når strømmen afbrydes, kører pumpen i den modsatte retning.
Årsagsanalyse:
a) Lækage af indløbsrøret
b) Bundventilen eller kontraventilen er defekt
c) Bundventilen er blokeret ved helt åben eller delvis åben position.
d) Indløbsrøret er udstyret med en luftblære.
Ekskluderingsmetode:
a) Efterse vandforsyningsrørledningen
b) Vedligeholdelse af bundventil og kontraventil
c) Vedligeholdelse af bundventilen
d) Efterse og reparer vandindløbsrørledningen, og fjern luft.
Fordele ved vertikale pumpeprodukter
For det første bruges vertikale pumper mest i situationer, hvor pumpen ikke kan installeres på hovedet og placeres i en underjordisk tank. Eller hvis der ikke er ledig plads på stedet til at danne fundament for den vandrette pumpe, kan der i stedet placeres en lodret pumpe på tanken.
For det andet, hvis en almindelig vandret pumpe (ikke en selvsugende pumpe) har ekstremt dårlig selvsugende-evne og ikke er i stand til at trække mediet fra tanken nedenunder, så er den vandrette pumpe og den vertikale pumpe ikke sammenlignelige.
Generelt er pumper normalt af den vandrette type. Men i følgende situationer kræves en lodret type:
1. I områder med betydelige vandstandsudsving bør pumperne installeres ved den lavere vandstand. I dette tilfælde kan brug af vertikale pumper reducere pumpestationens areal, minimere jordarbejde og sænke infrastrukturinvesteringen. De fleste store enkelt--centrifugalpumper og aksialstrømspumper er af den vertikale type.
2. Udvinding af dybere grundvand. Til væsker som olie eller saltlage kræves en lodret dybbrøndspumpe.
3. En anden grund til, at store enkelt-sugepumper er af den lodrette type, er, at de kan anvende simple vand-smurte lejer. I dette tilfælde er belastningen på de vand-smurte lejer lille, sliddet er let, og lejernes levetid forlænges.
4. For nogle høje-lav--højtrykspumper er der på grund af deres mange trin og slanke pumpeaksler tilbøjelige til at forekomme ustabil drift. En af foranstaltningerne til at løse dette problem er at bruge lodrette pumper og påføre en vis spænding på pumpeakslen.
5. Udnyt den potentielle energi til at øge kavitationsmarginen ved pumpehjulets indløb. Under drift skal indløbet til førstetrins pumpehjul placeres i den laveste position, såsom i vertikale kondensatorpumper osv.
6. Gulvpladsen optaget af pumpen er begrænset, f.eks. for marinepumper.
